组网需求

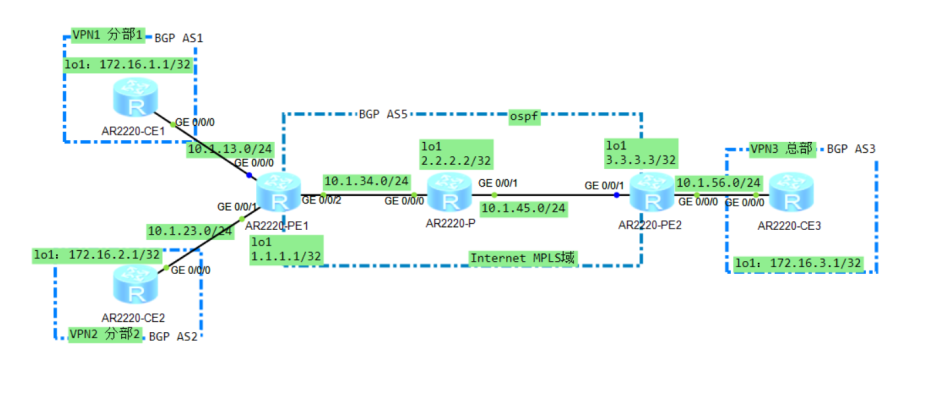

分部1与分部2只能与总部通信，分部之间不能通信。根据图上信息进行正确配置，使总部的用户能正确访问各分部的用户。

配置思路

VPN进行通信，用户与运营商之间使用BGP协议传递路由。分部1被划分到VPN1中，使用的RD为1:1，Export Target=12:3，Import Target=3:12；分部2被划分到VPN2中，使用的RD为2:2，Export Target=12:3，Import Target=3:12；总部被划分到VPN3中，使用的RD为3:3，Export Target=3:12，Import Target=12:3。

如上图所示，配置MPLS VPN需要从以下两个方面考虑：

  1. 用户侧设备的配置：

  1. 主要考虑CE与PE之间使用何种协议将私网路由传递到运营商网络

  1. 运营商骨干网络的配置，运营商骨干网络的配置需要从以下三个方面考虑：

  1. 运营商骨干网络IGP协议的配置，保证运营商网络路由可达；

  2. VPN的配置，将私网路由通过运营商设备封装并传递；

  3. MP-BGP与MPLS协议的配置，实现私网路由的传递与标签隧道的建立。

操作步骤

配置各设备的IP地址

CE1

<Huawei>system-view
[Huawei]sysname CE1

[CE1]interface GigabitEthernet0/0/0
[CE1-GigabitEthernet0/0/0]ip address 10.1.13.1 255.255.255.0

[CE1]interface LoopBack1
[CE1-LoopBack1]ip address 172.16.1.1 255.255.255.255

CE2

<Huawei>system-view
[Huawei]sysname CE2

[CE2]interface GigabitEthernet0/0/0
[CE2-GigabitEthernet0/0/0]ip address 10.1.23.2 255.255.255.0

[CE2]interface LoopBack1
[CE2-LoopBack1]ip address 172.16.2.1 255.255.255.255

PE1

<Huawei>system-view
[Huawei]sysname PE1

[PE1]interface GigabitEthernet0/0/0
[PE1-GigabitEthernet0/0/0]ip address 10.1.13.3 255.255.255.0

[PE1]interface GigabitEthernet0/0/1
[PE1-GigabitEthernet0/0/1]ip address 10.1.23.3 255.255.255.0

[PE1]interface GigabitEthernet0/0/2
[PE1-GigabitEthernet0/0/2]ip address 10.1.34.3 255.255.255.0

[PE1]interface LoopBack1
[PE1-LoopBack1]ip address 1.1.1.1 255.255.255.255

P

<Huawei>system-view
[Huawei]sysname P

[P]interface GigabitEthernet0/0/0
[P-GigabitEthernet0/0/0]ip address 10.1.34.4 255.255.255.0

[P]interface GigabitEthernet0/0/1
[P-GigabitEthernet0/0/1]ip address 10.1.45.4 255.255.255.0

[P]interface LoopBack1
[P-LoopBack1]ip address 2.2.2.2 255.255.255.255

PE2

<Huawei>system-view
[Huawei]sysname PE2

[PE2]interface GigabitEthernet0/0/0
[PE2-GigabitEthernet0/0/0]ip address 10.1.56.5 255.255.255.0

[PE2]interface GigabitEthernet0/0/1
[PE2-GigabitEthernet0/0/1]ip address 10.1.45.5 255.255.255.0

[PE2]interface LoopBack1
[PE2-LoopBack1]ip address 3.3.3.3 255.255.255.255

CE3

<Huawei>system-view
[Huawei]sysname CE3

[CE3]interface GigabitEthernet0/0/0
[CE3-GigabitEthernet0/0/0]ip address 10.1.56.6 255.255.255.0

[CE3]interface LoopBack1
[CE3-LoopBack1]ip address 172.16.3.1 255.255.255.255

MPLS域内互通（IP骨干网互通）

PE1

[PE1]ospf 1
[PE1-ospf-1]area 0.0.0.0
[PE1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[PE1-ospf-1-area-0.0.0.0]network 10.1.34.0 0.0.0.255

P

[P]ospf 1
[P-ospf-1]area 0.0.0.0
[P-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[P-ospf-1-area-0.0.0.0]network 10.1.34.0 0.0.0.255
[P-ospf-1-area-0.0.0.0]network 10.1.45.0 0.0.0.255

PE2

[PE2]ospf 1
[PE2-ospf-1]area 0.0.0.0
[PE2-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[PE2-ospf-1-area-0.0.0.0]network 10.1.45.0 0.0.0.255

CE1

[CE1]bgp 1
[CE1-bgp]peer 10.1.13.3 as-number 5
[CE1-bgp]ipv4-family unicast
[CE1-bgp-af-ipv4]network 172.16.1.1 255.255.255.255

CE2

[CE2]bgp 2
[CE2-bgp]peer 10.1.23.3 as-number 5
[CE2-bgp]ipv4-family unicast
[CE2-bgp-af-ipv4]network 172.16.2.1 255.255.255.255

CE3

[CE3]bgp 3
[CE3-bgp]peer 10.1.56.5 as-number 5
[CE3-bgp]ipv4-family unicast
[CE3-bgp-af-ipv4]network 172.16.3.1 255.255.255.255

配置PE上的VPN实例

PE1

#创建VPN实例，并进入VPN实例视图
[PE1]ip vpn-instance vpn1
#使能VPN实例IPv4地址族，并进入VPN实例IPv4地址族视图
[PE1-vpn-instance-vpn1]ipv4-family
#配置VPN实例IPv4地址族的RD
[PE1-vpn-instance-vpn1-af-ipv4]route-distinguisher 1:1
#为VPN实例IPv4地址族配置VPN-target扩展团体属性。VPN Target是BGP的扩展团体属性，用来控制VPN路由信息的接收和发布。一条vpn-target命令最多可以配置8个VPN Target。
[PE1-vpn-instance-vpn1-af-ipv4]vpn-target 12:3 export-extcommunity
[PE1-vpn-instance-vpn1-af-ipv4]vpn-target 3:12 import-extcommunity

[PE1]ip vpn-instance vpn2
[PE1-vpn-instance-vpn2]ipv4-family
[PE1-vpn-instance-vpn2-af-ipv4]route-distinguisher 2:2
[PE1-vpn-instance-vpn2-af-ipv4]vpn-target 12:3 export-extcommunity
[PE1-vpn-instance-vpn2-af-ipv4]vpn-target 3:12 import-extcommunity

PE2

[PE2]ip vpn-instance vpn3
[PE2-vpn-instance-vpn3]ipv4-family
[PE2-vpn-instance-vpn3-af-ipv4]route-distinguisher 3:3
[PE2-vpn-instance-vpn3-af-ipv4]vpn-target 3:12 export-extcommunity
[PE2-vpn-instance-vpn3-af-ipv4]vpn-target 12:3 import-extcommunity

配置接口与VPN实例绑定

PE1

[PE1]interface GigabitEthernet0/0/0
#将当前接口与VPN实例绑定
[PE1-GigabitEthernet0/0/0] ip binding vpn-instance vpn1
#绑定以后会删除IP配置，需重新配置
[PE1-GigabitEthernet0/0/0] ip address 10.1.13.3 255.255.255.0

[PE1]interface GigabitEthernet0/0/1
[PE1-GigabitEthernet0/0/1] ip binding vpn-instance vpn2
[PE1-GigabitEthernet0/0/1] ip address 10.1.23.3 255.255.255.0

PE2

[PE2]interface GigabitEthernet0/0/1
[PE2-GigabitEthernet0/0/1] ip binding vpn-instance vpn2
[PE2-GigabitEthernet0/0/1] ip address 10.1.56.5 255.255.255.0

配置PE与PE间使用MP-IBGP

PE1

#进入BGP视图
[PE1]bgp 5
#将对端PE配置为对等体
[PE1-bgp]peer 3.3.3.3 as-number 5
#指定BGP建立TCP	连接的接口
[PE1-bgp]peer 3.3.3.3 connect-interface LoopBack1
#进入BGP-VPNv4地址族视图
[PE1-bgp]ipv4-family vpnv4
#使能对等体交换VPN-IPv4路由信息的能力
[PE1-bgp-af-vpnv4]peer 3.3.3.3 enable

PE2

[PE2]bgp 5
[PE2-bgp]peer 1.1.1.1 as-number 5
[PE2-bgp]peer 1.1.1.1 connect-interface LoopBack1
[PE2-bgp]ipv4-family vpnv4
[PE2-bgp-af-vpnv4]peer 1.1.1.1 enable

配置PE和CE路由交换——PE1、PE2

PE1

#进入BGP视图
[PE1]bgp 5
#进入BGP-VPN实例IPv4地址族视图
[PE1-bgp]ipv4-family vpn-instance vpn1
#将CE配置为VPN私网对等体
[PE1-bgp-vpn1]peer 10.1.13.1 as-number 1
[PE1-bgp-vpn1]quit

[PE1-bgp]ipv4-family vpn-instance vpn2
[PE1-bgp-vpn2]peer 10.1.23.2 as-number 2

PE2

[PE2-bgp]ipv4-family vpn-instance vpn3
[PE2-bgp-vpn3]peer 10.1.56.6 as-number 3

CE1

#进入BGP视图
[CE1]bgp 1
#将PE配置为对等体
[CE1-bgp]peer 10.1.13.3 as-number 5
#进入BGP-IPv4单播地址族视图
[CE1-bgp]ipv4-family unicast
#指定BGP发布本地路由172.16.1.1/32
[CE1-bgp-af-ipv4]network 172.16.1.1 255.255.255.255

CE2

[CE2]bgp 2
[CE2-bgp]peer 10.1.23.3 as-number 5
[CE2-bgp]ipv4-family unicast
[CE2-bgp-af-ipv4]network 172.16.2.1 255.255.255.255

CE3

[CE3]bgp 3
[CE3-bgp]peer 10.1.56.5 as-number 5
[CE3-bgp]ipv4-family unicast
[CE3-bgp-af-ipv4]network 172.16.3.1 255.255.255.255

配置MPLS和MPLS LDP功能——PE1、PE2、P

PE1

#配置本节点的LSR ID
[PE1]mpls lsr-id 1.1.1.1

#使能全局MPLS功能，并进入MPLS视图
[PE1]mpls
[PE1-mpls]quit

#使能全局的LDP功能，并进入MPLS-LDP视图。缺省情况下，LDP实例的LSR ID等于节点的LSR ID。推荐采用缺省值。
[PE1]mpls ldp
[PE1-mpls-ldp]quit

[PE1]interface GigabitEthernet0/0/2
#使能接口的MPLS能力
[PE1-GigabitEthernet0/0/2] mpls
#使能接口的MPLS LDP能力
[PE1-GigabitEthernet0/0/2] mpls ldp

PE2

[PE2]mpls lsr-id 3.3.3.3

[PE2]mpls
[PE2-mpls]quit

[PE2]mpls ldp
[PE2-mpls-ldp]quit

[PE2]interface GigabitEthernet0/0/1
[PE2-GigabitEthernet0/0/1] mpls
[PE2-GigabitEthernet0/0/1] mpls ldp

P

[P]mpls lsr-id 2.2.2.2

[P]mpls
[P-mpls]quit

[P]mpls ldp
[P-mpls-ldp]quit

[P]interface GigabitEthernet0/0/0
[P-GigabitEthernet0/0/0] mpls
[P-GigabitEthernet0/0/0] mpls ldp

[P]interface GigabitEthernet0/0/1
[P-GigabitEthernet0/0/1] mpls
[P-GigabitEthernet0/0/1] mpls ldp

[P]interface GigabitEthernet0/0/2
[P-GigabitEthernet0/0/2] mpls
[P-GigabitEthernet0/0/2] mpls ldp

验证

在PE设备上执行display ip routing-table vpn-instance命令，可以看到去往对端CE的路由

以PE1的显示为例

[PE1]display ip routing-table  vpn-instance vpn1
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: vpn1
         Destinations : 6        Routes : 6
​
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
​
      10.1.13.0/24  Direct  0    0           D   10.1.13.3       GigabitEthernet0/0/0
      10.1.13.3/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
    10.1.13.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     172.16.1.1/32  EBGP    255  0           D   10.1.13.1       GigabitEthernet0/0/0
     172.16.3.1/32  IBGP    255  0          RD   3.3.3.3         GigabitEthernet0/0/2
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
​
[PE1]display ip routing-table vpn-instance vpn2
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: vpn2
         Destinations : 6        Routes : 6
​
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
​
      10.1.23.0/24  Direct  0    0           D   10.1.23.3       GigabitEthernet0/0/1
      10.1.23.3/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
    10.1.23.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
     172.16.2.1/32  EBGP    255  0           D   10.1.23.2       GigabitEthernet0/0/1
     172.16.3.1/32  IBGP    255  0          RD   3.3.3.3         GigabitEthernet0/0/2
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

同一VPN的CE能够相互Ping通，不同VPN的CE不能相互Ping通。

例如：CE1能够Ping通CE3（172.16.1.1），但不能Ping通CE2（172.16.2.1）

[CE1]ping -a 172.16.1.1 172.16.3.1
  PING 172.16.3.1: 56  data bytes, press CTRL_C to break
    Reply from 172.16.3.1: bytes=56 Sequence=1 ttl=252 time=50 ms
    Reply from 172.16.3.1: bytes=56 Sequence=2 ttl=252 time=30 ms
    Reply from 172.16.3.1: bytes=56 Sequence=3 ttl=252 time=40 ms
    Reply from 172.16.3.1: bytes=56 Sequence=4 ttl=252 time=40 ms
    Reply from 172.16.3.1: bytes=56 Sequence=5 ttl=252 time=40 ms

  --- 172.16.3.1 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 30/40/50 ms

[CE1]ping -a 172.16.1.1 172.16.2.1
  PING 172.16.2.1: 56  data bytes, press CTRL_C to break
    Request time out
    Request time out
    Request time out
    Request time out
    Request time out

  --- 172.16.2.1 ping statistics ---
    5 packet(s) transmitted
    0 packet(s) received
    100.00% packet loss

0
